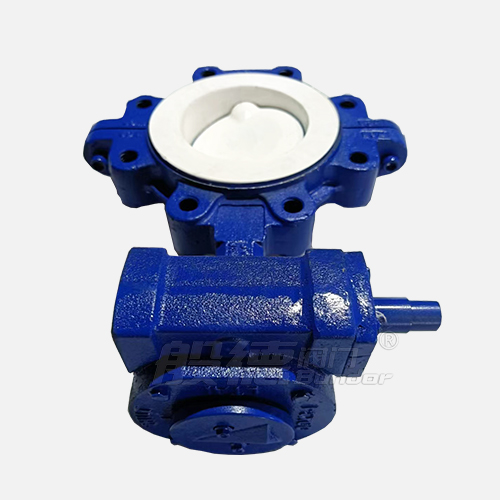

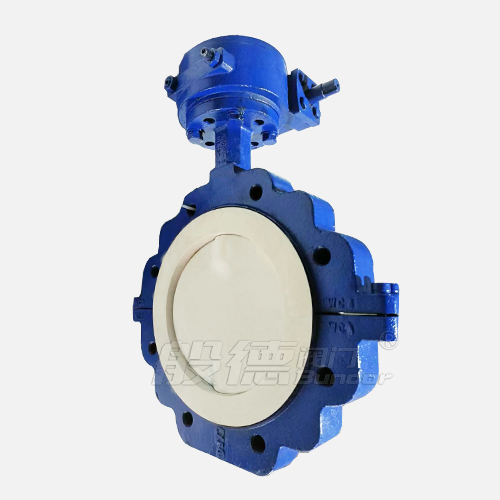

凸耳衬氟蝶阀ltd371f46-k8凯发天生赢家

【产品型号】: ltd371f46-16c

【通径】: dn50-dn1200

【公称压力】: pn10/16/150lb

【适用温度】: -20℃～150℃

【适用介质】: 腐蚀性介质

【阀体材质】: 铸钢/不锈钢

应用领域：

水处理

咨询热线：

13821179269（微信同号）

 k8凯发天生赢家 > 产品 > 蝶阀 > 衬氟蝶阀

更新时间：2023-12-09 10:04:42

产品介绍

产品优点

精密铸造

阀体为精密铸造阀体，材质wcb达标、外观精细，每批铸件都有炉号标志，方便生产跟踪 ,保材质检验；
保证密封

阀座采用整体模压成型后再机加工成型、确保精度，保证了密封性；
摩擦系数小

密封副为fep/fep或其它材料组合，摩擦系数小，启闭力矩低；
维修更换方便

填料采用ptfe材质，密封性能好，维修更换方便；
使用安全

蝶板与阀杆设计为一体结构，可以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全；
零泄露

四级（蝶板圆周、轴头端面、阀轴径向、阀座）加载弹性密封，保证了阀门内、外的零泄露；
环氧树脂静电喷涂

阀体采用环氧树脂静电喷涂，喷涂厚度达到250μm。

产品介绍

"衬氟蝶阀是采用氟塑料衬里层的蝶阀，阀体内和阀板上衬聚四氟，使介质和阀体阀板隔离，达到防腐的效果，具有极高的化学稳定性，适用于强腐蚀性化学介质；衬氟蝶阀可配电动、气动执行器，可实现智能型（调节型）和开关型。具有功能强、体积小、重量轻，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。"

产品参数

相关产品

其他可选配置	名称	阀体	里衬密封	蝶板	驱动
其他可选配置	材质及说明	wcb/cf8/ cf8m/cf3m	fep/pfa/ptfe	wcb/cf8/ cf8m/cf3m	手柄/蜗轮/电动/气动

名称	设计及制造	结构长度	试压标准	法兰连接标准
参照标准	gb/t 12238 api609	gb/t 12221 api609	gb/t 13927 api598	hg/t 20592 asme b16.5 asme b16.47-a

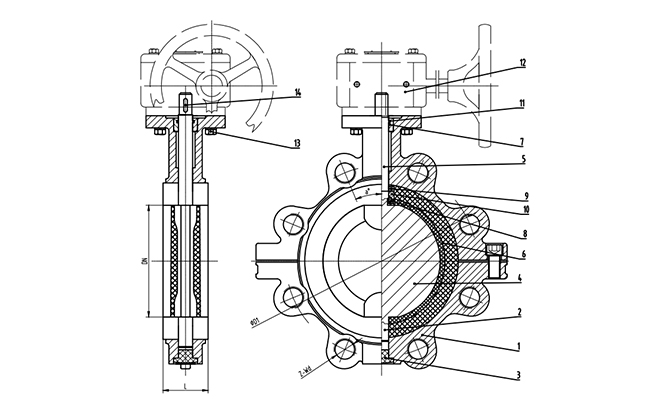

名称	阀体	阀板	阀杆
材质及说明	wcb f46/pfa/ptfe	wcb f46/pfa/ptfe	2cr13

size			pn10/16		150lb
dn	nps	l	φd1	n-φd	φd1	n-φd
50	2''	43	125	4-18	120.7	4-19
65	2 1/2''	46	145	8-18	139.7	4-19
80	3''	46	160	8-18	152.4	4-19
100	4''	52	180	8-18	190.5	8-19
125	5''	56	210	8-18	215.9	8-23
150	6''	56	240	8-22	241.3	8-23
200	8''	60	295	8-22/12-22	298.5	8-23
250	10''	68	350/355	12-22/12-26	362	12-26
300	12''	78	400/410	12-22/12-26	431.8	12-26
350	14''	78	460/470	16-22/16-26	476.2	12-29
400	16''	102	515/525	16-26/16-30	539.7	16-29
450	18''	114	565/585	20-26/20-30	577.8	16-32
500	20''	127	620/650	20-26/20-33	635	20-32
600	24''	154	725/770	20-30/20-36	749.3	20-35
700	28''	165	840	24-30/24-36	863.6	28-35
800	32''	190	950	24-33/24-39	977.9	28-41
900	36''	203	1050	28-33/28-39	1085.8	32-41
1000	40''	216	1160/1170	28-36/28-42	1200.2	36-41
1200	48''	254	1380/1390	32-39/32-48	1422.4	44-41

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
